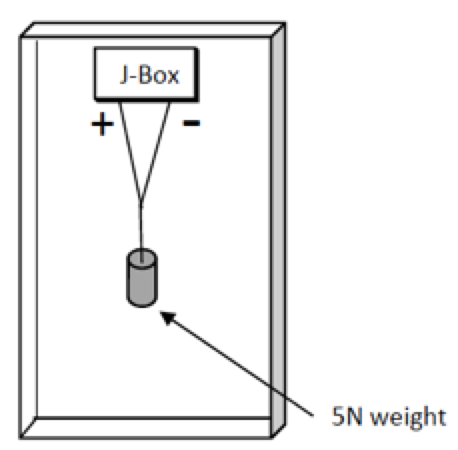

TC82/WG2-双面双玻组件 检测认证最新要求 TÜV NORD作为IEC TC82的一员参加了2017年在瑞士纳沙泰尔召开的IEC TC82/WG2秋季会议,从会议现场带回了光伏行业的IEC标准最新动态。其中对于双面组件，在IEC 60904-1-2,IEC61215-1，IEC61215-2的修正草案中提出了测试和认证要求。 01 双面功率测试要求 双面系数 本次会议提出了三个双面系数，基于组件在STC条件下，测试得到的背面与正面短路电流、开路电压和最大功率的比值： 针对判定标准的补充内容 测试方法参考了IEC60904-1-2草案中针对单面的测试，最大功率是正面在等效光强下同时遮挡背面进行测试（周围环境的辐照度要小于3W/m2）, 其中等效光强等于1000 W/m2加上背面补偿光强GRi，公式如下： 值得注意的是此草案要求背面补偿光强需要三组，其中至少包含背面反射率为10%和20%的情况，即GR1=100 W/m2 和 GR2=200 W/m2。 标识文件的要求 1）在铭牌上需要标明带公差的三种双面系数，即短路电流双面系数，开路电压双面系数和最大功率双面系数。 2）等效光强测试下的Isc，Voc，Pmax。 3）两面在STC下测得的Isc，Voc，Pmax，FF和效率。 02 双面组件测试差异 最大功率确定 1）用等级CAA替代等级BBA太阳模拟器 2）分别测试正面和背面的I-V特性，然后计算双面系数φIsc = Iscr/ Iscf, φVoc = Vocr / Vocf,φPmax = Pmaxr / Pmaxf，在等效光强GE下测得最终的Isc，Voc和Pmax，这些结果会被用于Gate No.1和GateNo.2的最终判定。 温度系数的测量 双面组件和常规组件的温度系数测试方法一样，但是需要遮挡背面，只测正面的温度系数。 STC和NMOT下的性能测试 分别在1000 W/m2和GE两种光强下测试组件性能和NMOT下的性能。 低辐照度下的性能测试 分别遮挡正反面测量200 W/m2下的性能参数。计算双面系数。 热斑测试 针对双面组件的测热斑耐久测试，背面需要用非反光材料遮挡。另外，测试的辐照度从800 W/m²至1 000 W/m² 改为 (1 000 ± 100) W/m² UV测试 测试方法与传统组件的测试方法一样，但是正面与背面需要各重测一次。 热循环测试 在进行热循环测试时，组件的在接线盒终端挂一个5N的重力。这个方法适用于双面组件和常规组件。 二极管测试 对于双面组件的二极管测试，施加电流应为前文提到的最高辐照度下测出的Isc的1.25倍。 欲知详细请联系TÜV北德技术专家王鹏先生，邮箱：pawang@tuv-nord.com, 电话：021-53855353 关于TÜV北德 TÜV北德集团在世界上70多个国家设立了分公司，在欧洲、亚洲、非洲和美洲的员工数已经超过了一万名。TÜV北德是评估光伏产品安全、性能及质量的全球领先技术服务商。我们不仅致力于为制造商、安装商、服务供应商及投资商提供从太阳能光伏组件、零部件到光伏发电系统整个产品供应链的全方位测试和认证服务，还与电力公司、保险、银行、基金、投资方、EPC等广泛合作。目前，TÜV北德的全球市场准入服务覆盖亚洲、欧洲、非洲、大洋洲、北美洲、南美洲六大洲19个国家。截止到2017年10月，TÜV北德全球完成14.8GW电站评估工作，其中中国团队完成11.1GW（不包含监造及验货项目）。 |
