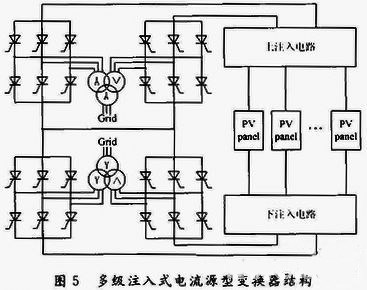

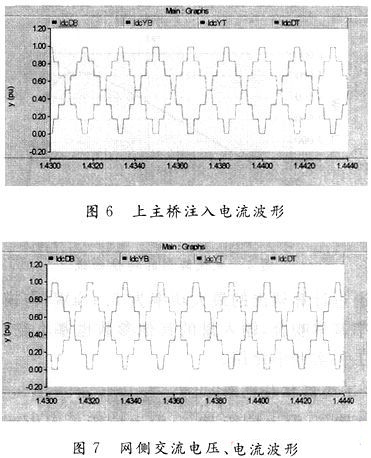

图6下主桥注入电流波形上部与下部对应三相桥输出直流电流大小相等，相位差为15°，电感支路电流为叠加少量纹波的直流，各支路电流平均值为IDC／6。交流电压、电流波形见图7。多电平电流波形的正弦度较好，电压波形有明显的毛刺，这是由开关切换时电感能量转移引起的，各开关器件引入阻容吸收回路后，可使电压毛刺明显减少。

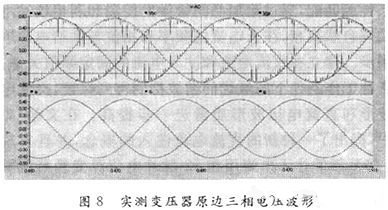

       图8中，CH1是A相电压波形；CH2是B相电压波形；CH3是C相电压波形。结论是三相电压正弦波形上叠加一些毛刺，与仿真相吻合。

       3、实验结论

       各注入支路电力电子开关最佳组合控制方案的确定。多个注入支路具有多种开关组合方案，如何以较低复杂程度的开关组合方案实现变换要求，是研究的主要技术难点之一。在仿真中，使用PSCAD做了6级电流注入的研究，证明了该系统无需加设滤波器以及采用PWM技术，就能得到理想的输出波形。正是由于该装置具有非常低的谐波畸变率以及低的开关损耗，因此该装置很适合应用于大功率的应用场合。
