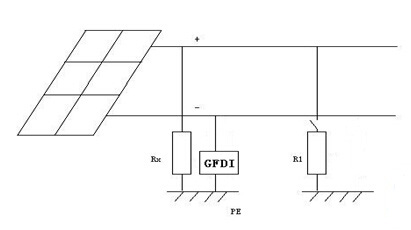

| 防PID效应套件简介 防PID效应套件是由绝缘监测系统和接地保护系统两部分构成，工作原理如下： 绝缘监测系统：假设电池板PV+对大地的绝缘阻抗为Rx（因负极接地，故无需监测PV-对地阻抗）。首先为PV+并联已知电阻R1，其次测量并联后PV+对大地电压，最后计算出Rx值。一旦Rx低于阈值时，逆变器立刻报警停机，防止绝缘阻抗过低造成的短路风险。
绝缘监测的原理 接地保护系统：GFDI（PV Ground-Fault Detector Interrupter）设备由分断器件+高精度传感器组成，分断器件负责在故障电流出现时，分断负极接地电路；传感器负责检测负极接地电路中的异常电流。当检测到负极接地电路中有异常电流通过时，分断器件瞬时切断负极接地电路，切断漏电流通路，保护运维人员安全。

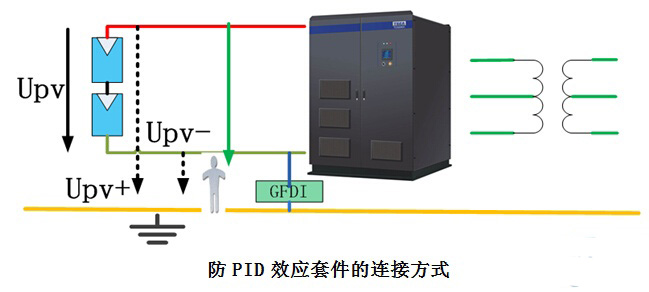

防PID效应套件的连接方式 4、结论 PID效应作为光伏电站发电量的可怕杀手，发生的根本原因是与环境因素和组件封装材料有关。相信未来组件厂商定能够找到一种更加可靠的材料，从根源上阻断PID效应的发生。但是在当下，负极接地无疑是最可靠的抑制PID效应的方法。 |
