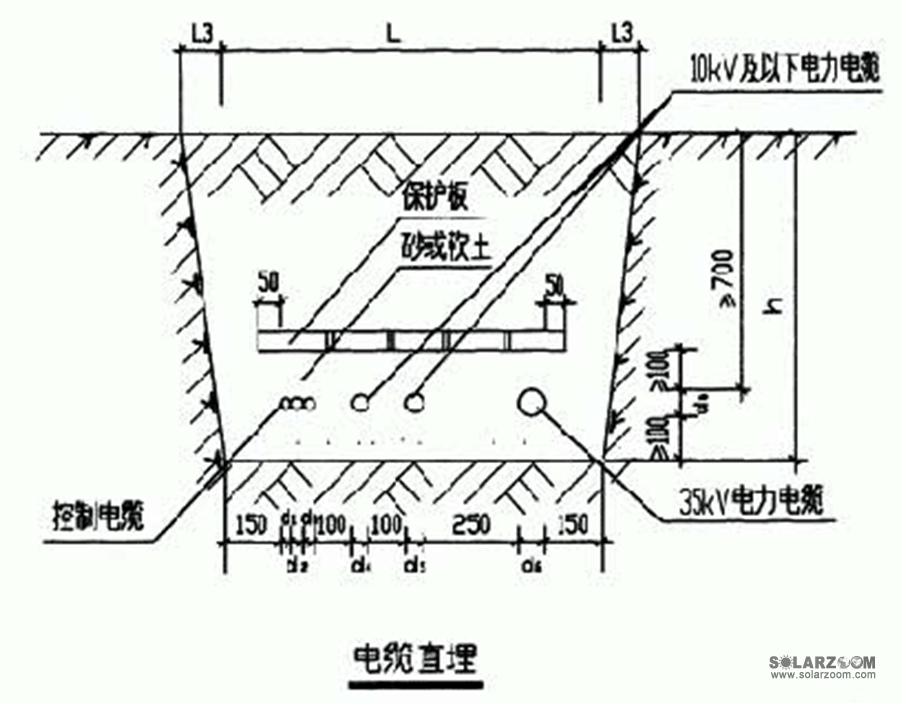

一、光伏系统常用电缆敷设方式 电缆的敷设分为明敷和暗敷。对于光伏发电系统，常用电缆敷设方式有：直埋敷设、保护管敷设、电缆沟敷设、线槽桥架敷设等。 1.1电缆敷设的一般规定 1、电缆的路径选择，应符合下列规定： （1）应避免电缆遭受机械性外力、过热、腐蚀等危害。 （2）满足安全要求条件下，应保证电缆路径最短。 （3）应便于敷设、维护。 （4）宜避开将要挖掘施工的地方。 2 、电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。 3、同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合电压从高到低、由下而上的顺序。相同电压等级的电压宜敷设在同一层。 4、同一层支架上电缆排列的配置，电力电缆相互间宜有1倍电缆外径的空隙，不宜叠置。 5、在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得布置热力管道，严禁有易燃气体或易燃液体的管道穿越。 6、除架空绝缘型电缆外的非户外型电缆，户外使用时，宜采取罩、盖等遮阳措施。 1.2电缆敷设方式 电缆敷设方式的选择，应视工程条件、环境特点和电缆类型、数量等因素，以及满足运行可靠、便于维护和技术经济合理的原则来选择。 1、直埋敷设 直埋电缆是按照规范的要求,挖完直埋电缆沟后,在沟底铺砂垫层,并清除沟内杂物,再敷设电缆,电缆敷设完毕后,要马上再填砂,还要在电缆上面盖一层砖或者混凝土板来保护电缆,然后回填的一种电缆敷设方式。

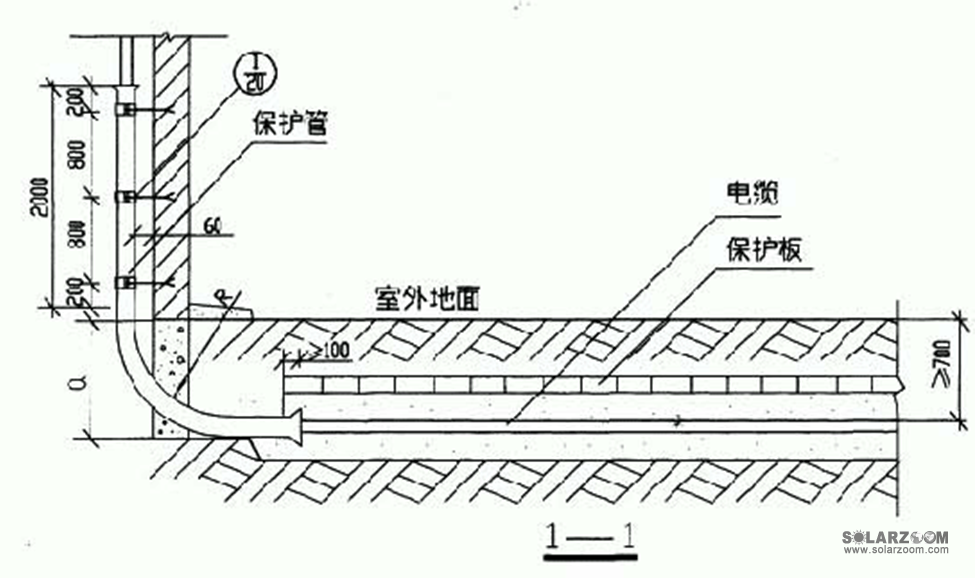

2、保护管敷设 当电缆与道路、铁路有交叉或需穿墙时应采用保护管敷设方式。
|
